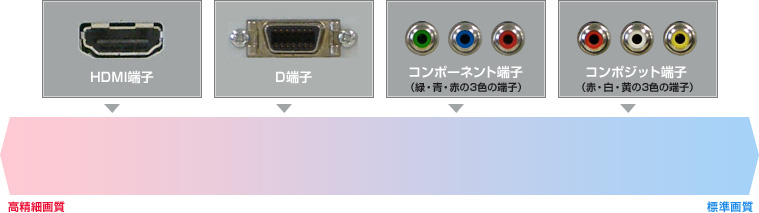

お持ちのテレビの入力端子をご確認ください。
入力端子によって、ケーブルの種類、接続の方法が異なります。

• 印刷用配線図ダウンロード

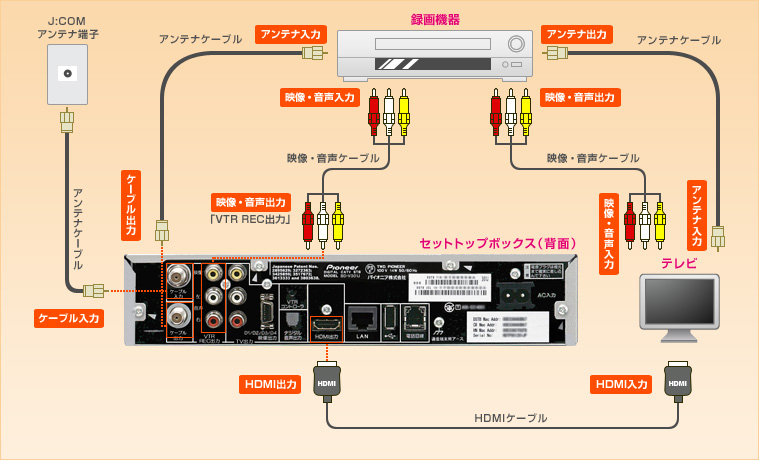

• ※HDMIケーブルで接続する場合は、「HDMI解像度設定」をしてください。
• ※HDMI出力解像度設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「HDMI出力解像度設定」へと進みます。「固定」または「番組追従」のいずれかを選択します。
• ※HDMI端子出力を使用した場合、D端子出力、TV出力端子およびS1/S2映像出力端子からは映像信号はが出力されません。

• 印刷用配線図ダウンロード

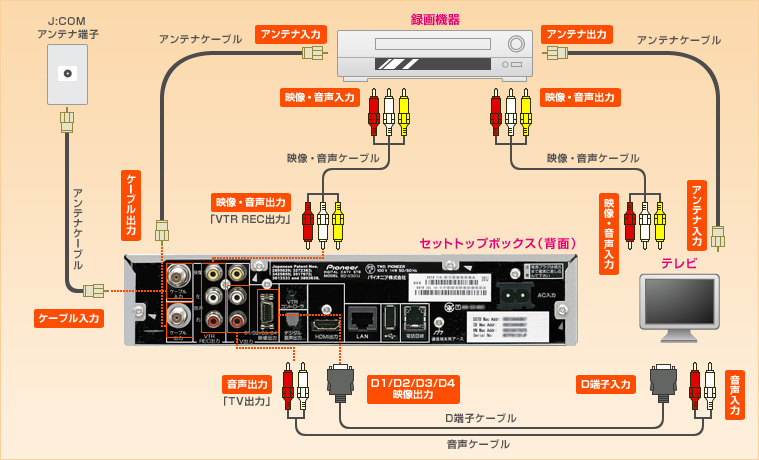

• ※接続するテレビのD入力端子に合わせて、「D端子出力設定」をしてください。
• ※D端子出力設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて、「D1(480i固定）」「D2」「D3」「D4」のいずれかを選択し、「設定する」を選んで決定、「はい」を選んで決定します。
• ※D端子出力を使用した場合、TV出力端子およびS1/S2映像出力端子からは映像信号はが出力されません。

• 印刷用配線図ダウンロード

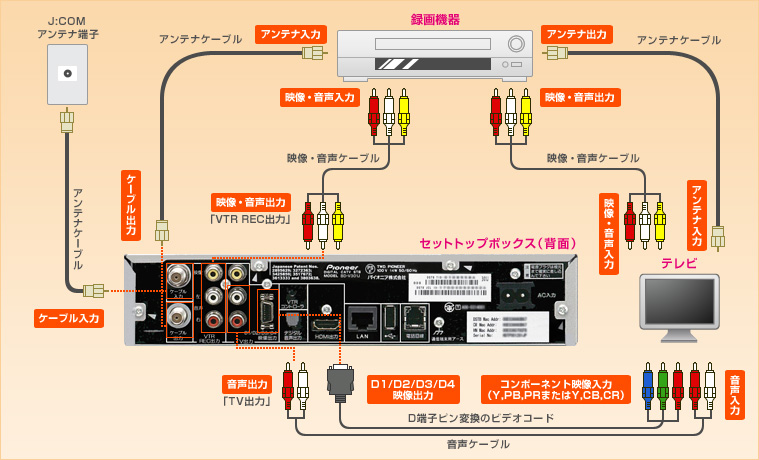

• ※接続するテレビの入力端子に合わせて、「D端子出力設定」をしてください。
• ※D端子出力設定をするには、まずリモコンの「ナビ」ボタンを押します。続いて「設定」→「設置設定」（緑ボタン）→「接続機器設定」→「D端子出力」へと進みます。接続するテレビのD映像入力表示に合わせて設定します。
  「Y・Pb・Pr」の場合、「1080i固定」
  「Y・Cb・Cr」の場合、「D1（480i固定）」

• 印刷用配線図ダウンロード
