WA-7000／7000RN｜録画機器との接続-AVケーブルでの接続（アナログ接続）

録画機器との接続-AVケーブルでの接続（アナログ接続）

ブルーレイディスクレコーダーなどの録画機器をAVケーブルで本機に接続することができます（アナログ接続）。

※録画機能の一部に制限があります。また再生操作はすべて録画機器側からになります。

※テレビ番組がハイビジョン放送でも録画画質はSD（標準）画質になります。

動画で確認する

◆セットトップボックス(STB)とテレビを接続する

買い替えなどでテレビを変更する場合はこちらの動画をご覧ください。

手順①　アンテナケーブルの接続方法		手順②　HDMIケーブルの接続方法		手順③　HDMI出力解像度設定方法

◆録画機器を新たに接続する

新たに録画機器を接続する場合はこちらの動画をご覧ください。

手順①　アンテナケーブルの接続方法		手順②　映像・音声ケーブルの接続方法1		手順③　映像・音声ケーブルの接続方法2

画像で確認する

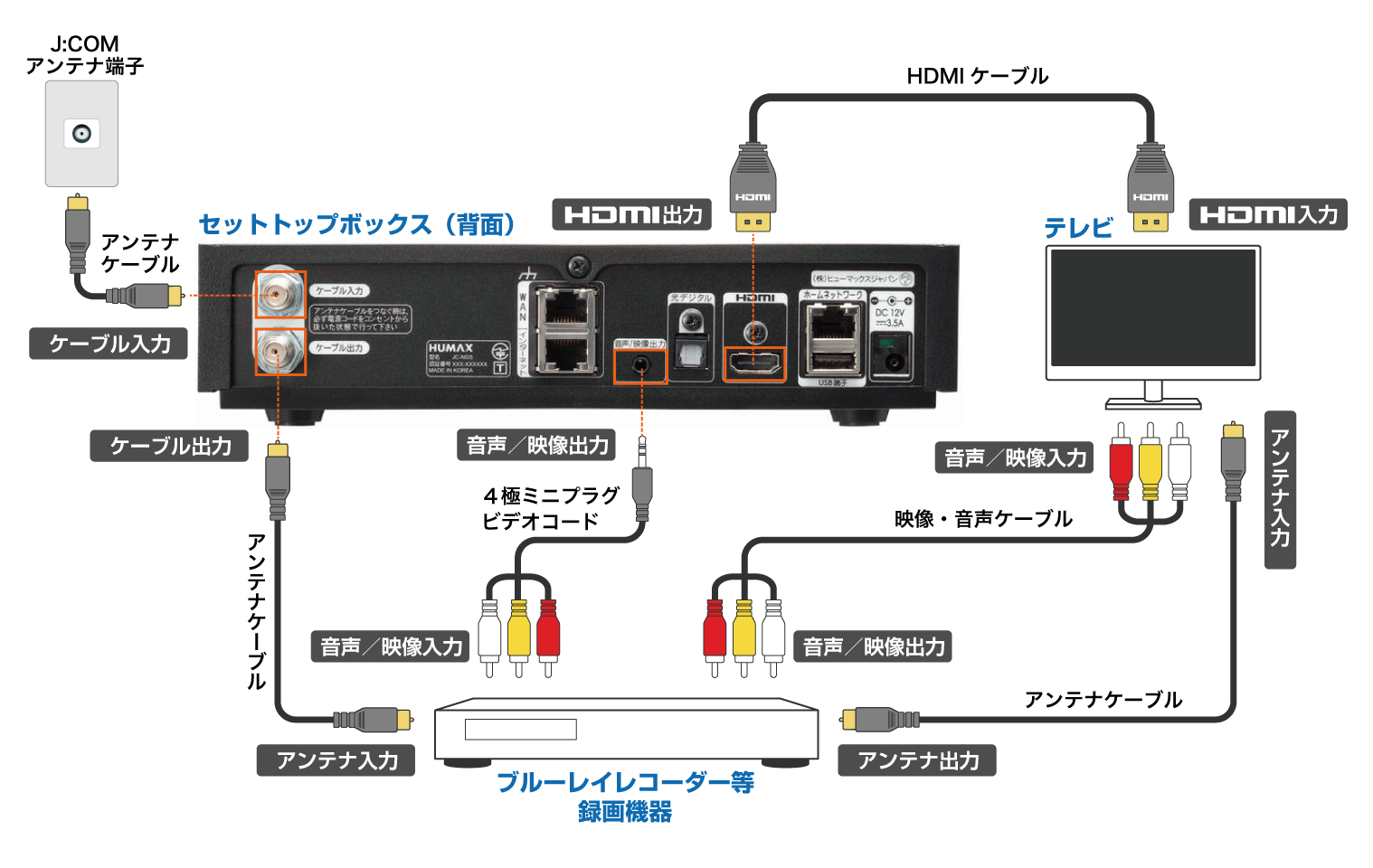

本機背面の「音声/映像出力」端子にAV ケーブルを接続する

※ご利用の型番によって背面の端子位置や素材が異なる場合がありますが、こちらのページの配線図で使用している端子につきま
しては変わりありません。背面画像はこちらからご確認いただけます。

※AVケーブルは下図配列の4極ミニプラグ⇔RCAピン（オス）変換ケーブルを使用してください。

※AVケーブルで接続した録画機器に録画する場合は、本機を録画したいチャンネルに合わせて、録画機器の録画を開始します。録画しているときは本機のチャンネルの変更や操作はできません。操作するとその通りの画面が録画されます。

テレビと録画機器をHDMIケーブルでつなぐ

※HDMIケーブルで接続する場合は、「HDMI出力解像度」を設定してください。

※HDMI出力解像度設定をするには、まずリモコンの[ホーム]ボタンを押します。続いて「各種設定」→「STB設定」→「設置設定」→「接続機器設定」→「HDMI出力解像度」へと進みます。「固定」または「番組追従」のいずれかを選択します。

テレビと録画機器を映像・音声ケーブルでつなぐ

※HDMIケーブルで接続する場合は、「HDMI出力解像度」を設定してください。

その他の操作をご覧になりたい場合は、ご利用ガイドトップからメニューをお選びください。
ご利用ガイドトップが表示されていない場合は、セットトップボックス一覧からご利用の機種を選択してご覧ください。
